Plattenaufteilsägen SAWTEQ S-510 mit Hubtisch
Plattenaufteilsägen SAWTEQ S-510 mit Hubtisch
Vorsprung durch Stabilität: Kraftpaket mit automatischer Beschickung
Die SAWTEQ S-510 steht für kompromisslose Technik und enormen Materialdurchsatz bei höchster Verfügbarkeit. Dafür sorgt die hohe Service- und Wartungsfreundlichkeit der Säge. Ausgestattet mit einem Hubtisch für die automatische Beschickung von hinten und zahlreichen Technologien fügt sich die Säge nahtlos in hocheffiziente Produktionsprozesse ein und beschleunigt diese zusätzlich. Die bis ins Detail durchdachte Konstruktion machen die Säge zur ersten Wahl für anspruchsvolle Anwendungen. Profitieren Sie von Leistungsstärke, Langlebigkeit und individueller Konfiguration - für optimale Ergebnisse in Ihrem Betrieb.
Highlights
Entwickelt für hohen Materialdurchsatz und Pakethöhen auch im Großformat (Schnittlänge bis zu 6.500 mm)
Extrem verwindungssteifer, schwingungsarmer und stabiler Sägekörper aus SORB TECH
Höchste Dynamik und Präzision durch massiven und langlebigen Sägewagen
Bilder
-
![]()
dustEx führt Späne und Staub direkt nach dem Schnitt der Absaugung zu. Für einen immer sauberen Maschinentisch. -
![]()
Staubschutzvorhang schützt das Bedienpersonal vor Staub und verbessert die Absaugung -
![]()
Automatische Etikettierung im laufenden Sägeprozess – für eine fehlerfreie Kennzeichnung und detaillierte Teileidentifikation (Option). -
![]()
Power Concept Premium bringt eine Leistungssteigerung bis zu 40%, deutlich verkürzte Arbeitszyklen und niedrigere Stückkosten (Option). -
![]()
Dreh-Vorrichtung für Kopfschnitte: steigert die Leistung bei geeigneten Schnittbildern deutlich und reduziert den Aufwand im Handling (Option). -
![]()
Mikro-Einschübe für Dünnplatten arbeiten exakt dank eines berührungslosen Messsystems und verkürzen die Zykluszeiten (Option). -
![]()

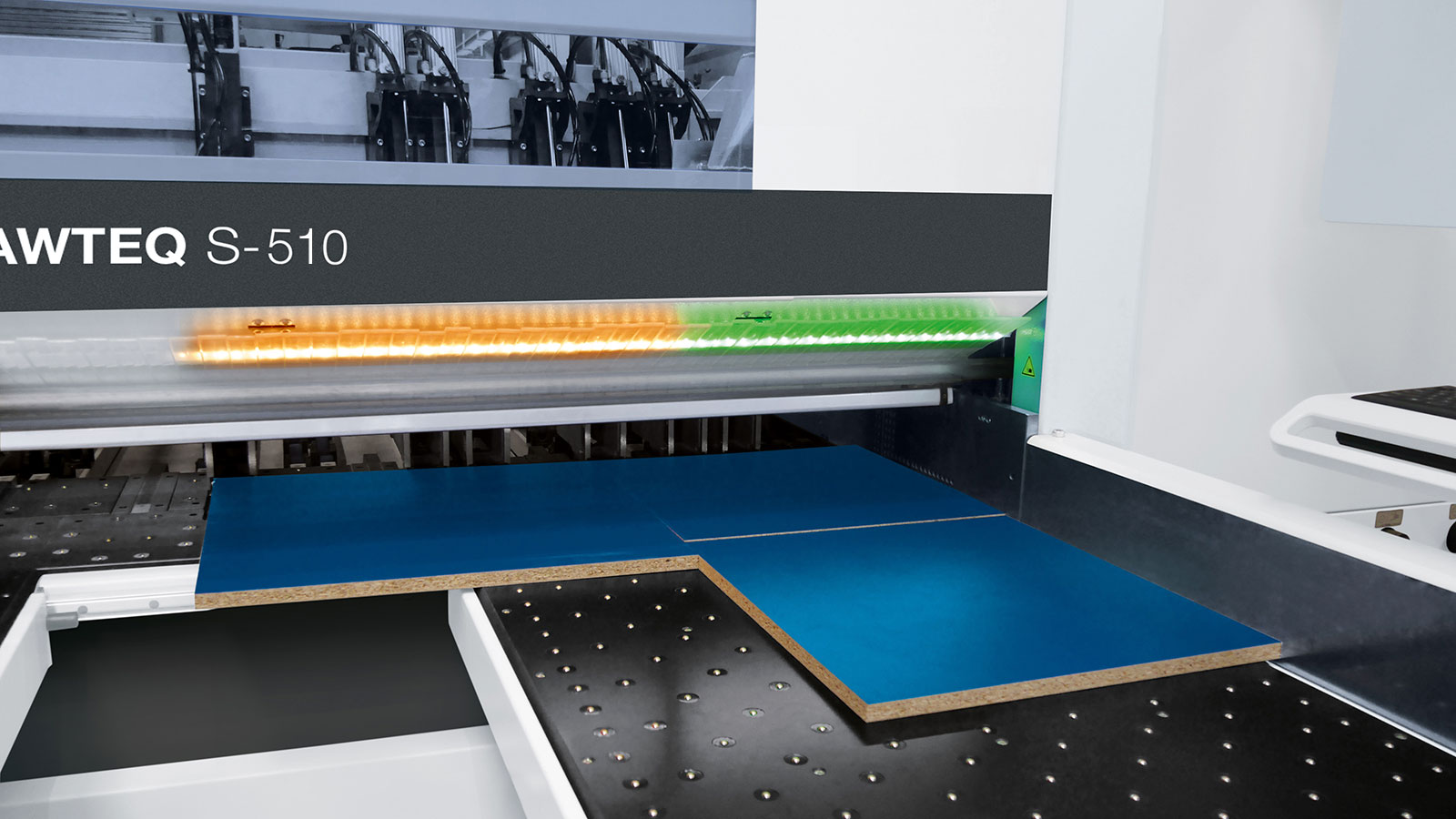

Intuitives Bediener-Assistenz-System führt den Bediener visuell mithilfe einer LED-Lichtleiste durch den Bearbeitungsprozess (Option)
Funktionen
-
Massive Bauweise und mit High-End-Technologien für anspruchsvolle Anforderungen
-
Innovative Führungssysteme für Langlebigkeit und dauerhafte Präzision
-
Sägekörper aus SORB TECH ermöglicht im Vergleich zur Stahlträgerkonstruktion bis zu:
- 10-mal höhere Schwingungsdämpfung
- 20 % höhere Schallabsorption
- 30 % höhere Standzeit der Sägeblätter -
Ergonomische, schnelle und effiziente Beschickung von Plattenpaketen über den Hubtisch
-
Energiesparende Positionierung des Hauptsägeblatts durch die Linearführung mit Schwinge
Technische Daten
| Sägeblattüberstand [mm] | 150 (optional 170) |
| Schnittlänge [mm] | 3.200 / 3.800 / 4.300 / 5.600 / 6.500 |
| Geschwindigkeit Programmschieber [m/min] | bis zu 90 |
| Geschwindigkeit Sägewagen [m/min] | bis zu 130 (optional 150) |
| Hauptsägemotor [kW] | 50 Hz: 30 (optional 47) 60 Hz: 35 (optional 54) |
| Monitor | 24''-Full-HD Multitouch Display |
| Bediensoftware | CADmatic 5 |
(Frühere Produktbezeichnung: Plattenaufteilsäge SAWTEQ B-500 | HPL 500)
Software
-
![]()
CADmatic 5
Einfache, intuitive und ergonomische Maschinenbedienung durch 3D-Assentezgrafik
quickTip - der Assistenz für eine optimal eingestellte Maschine - gibt proaktiv Einstellungsempfehlungen
Einfach, prozesssicher und transparent Teile nachproduzieren mit der CADmatic-Option Teilenachproduktion
-
![]()
intelliDivide Cutting
Die Optimierungs-Software für den Zuschnitt auf Sägen
Optimierung von Schnittplänen mit wenigen Klicks
Gleichzeitige Berechnung mehrerer Lösungen
-
![]()
materialManager
Alle Materialdaten und Bestände – übersichtlich verwaltet in nur einer digitalen Anwendung
Zentrale Materialverwaltung im Unternehmen
Durchgängige Nutzung der Materialdaten
So produzieren Ihre Kollegen
Videos
Bitte bestätigen Sie, dass bei der Nutzung von YouTube Daten wie Ihre IP-Adresse, Browser-Kennung und ähnliches an Google übermittelt werden können.
» Datenschutzerklärung
Material in Bewegung – Lager, digitale Assistenzen und weitere Features
Die Gesamtlösung von der Beschickung bis hin zur Abstapelung
Broschüren
Produktvergleich
Hubtischsägen für den Zuschnitt
|
|
|
| |
|---|---|---|---|---|
| SAWTEQ S-210 mit Hubtisch | SAWTEQ S-310 mit Hubtisch | SAWTEQ S-410 mit Hubtisch | SAWTEQ S-510 mit Hubtisch | |
| Schnittlänge | 3.200 | 3.800 | 4.300 | 3.200 | 3.800 | 4.300 | 5.600 | 3.200 | 3.800 | 4.300 | 5.600 | 3.200 | 3.800 | 4.300 | 5.600 | 6.500 |
| Sägeblattüberstand | 65 (optional 80 oder 95) | 80 (optional 95) | 110 (optional 125) | 150 (optional 170) |
| Programmschiebergeschwindigkeit [m/min] | bis zu 80 | bis zu 90 | bis zu 90 | bis zu 90 |
| Sägewagengeschwindigkeit [m/min] | bis zu 80 (optional bis zu 120) | bis zu 150 (optional 170) | 150 (optional bis zu 170) | bis zu 130 (optional 150) |
| Linksmaschine möglich | - | |||
